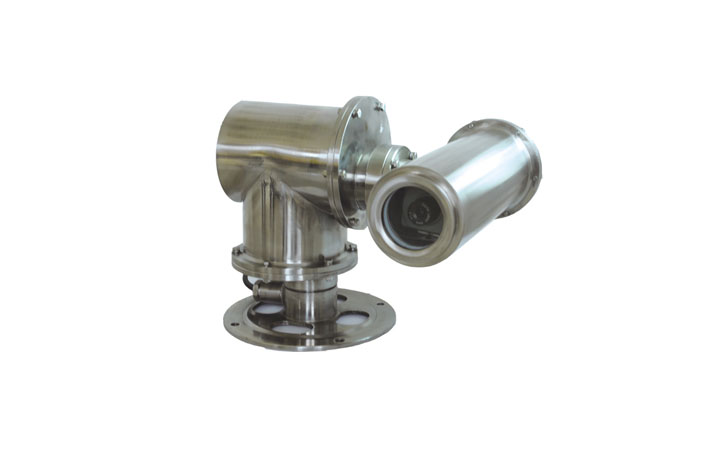

BTS-2H防爆一體機

防爆標志： ExdⅡCT6Gb
防爆證號：GYB14.1604X


BTS-2H防爆一體機產品概述：
防爆性能符合《GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求》、《GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的規定制成隔爆型結構。適用于具有ⅡA、ⅡB、ⅡC類可燃性氣體，引燃溫度組別為T1-T6組的1區、2區，可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所，也適用于引燃溫度組別為T1-T6組的21區、22區，含有可燃性粉塵混合物的場所。如：石油、化工、礦井、、醫藥、油庫、輪船、鉆井平臺、加油站、花炮生產、糧食加工儲存等。



BTS-2H防爆一體機產品特點：
外殼采用不銹鋼材料制造
直立安裝
防護罩、云臺、解碼器、攝像機高度集成
可選多種攝像機
多種控制協議 對應多種控制系統
355°大水平轉動范圍
+90°~ -90°垂直轉動
防護等級達到IP67
室內、室外安裝，全天候使用
采用支架安裝或基座安裝
BTS-2H防爆一體化攝像儀是成熟的防爆監控設備，使用在具有易燃易爆氣體、可燃性粉塵的環境中，達到監控現場的目的。
機體采用一體化結構設計，云臺與攝像儀之間無外連接線纜，能作水平、垂直、全方位旋轉。隔爆一體化攝像儀集高清晰一體化彩色攝像機、全方位變速云臺和多功能解碼控制器于一體，集成多種通訊協議和通訊速率，能響應各種主機的指令。
防爆一體化攝像儀具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦距和搖桿的幅度，快40°/s，低可達0.1°/s，即使在長焦端也可輕松捕捉活動對象；360°水平連續旋轉，-90°~+90°垂直轉角。隨機配置遮陽罩、雨刮器；可以選配自動加熱裝置能保證設備在-45℃到+60℃溫度條件下長時間穩定工作。
工作電壓：24AC或220VAC。可根據需要定制。
安裝方便，維護簡單，可選用固定支架、基座、立柱、塔架方式安裝。


機械指標
材質：不銹鋼 304或者 316L
防護等級:IP67
水平轉動:360°連續旋轉
垂直轉動:+90° ~ -90°
水平轉動速度:0.1°/S ~ 6°/S
垂直轉動速度:0.1°/S ~ 6°/S
單位重量:26Kg
安裝方式:固定支架、基座、立柱


環境指標
大氣壓力:86～106KPa
環境溫度:-40℃~+60℃
相對濕度:U95%RH(+25℃)


電氣指標
輸入電壓:100VAC~240VAC
工作電流:＜2A
功耗:約 40W
通訊方式:RS-485
通訊速率:多種、可設置
通訊協議:多種、可設置
自動加熱:低于-10℃時啟動自動加熱
電氣連接:6芯綜合電纜
其中：
2芯電纜連接電源
3芯屏蔽電纜連接控制信號
同軸電纜輸出視頻信號
攝像機參數：
以下為典型配置，其它規格的攝像機經確認后可作為選配。
品牌： SONY
型號： FCB-CX480CP
制式： PAL圖像傳感器 1/4″ Exview HAD CCD
行掃描 /場掃描： 15.625KHz / 50Hz
像素分辨率： 752(H) x 582(V)
鏡頭高性能： 18倍光學變倍鏡頭 / 自動聚焦
F1.4~3.0, f=4.1～73.8mm / 12倍電子放大
小焦距： 0.29m（廣角）/ 0.8m（長焦）
視場角： 48°（廣角） / 2.8°（長焦）
低照度： 0.7Lux（彩色） / 0.01Lux（黑白）
線數： 480線
信噪比： > 50dB
視頻輸出 BNC接口 / 1.0Vp-p / 75Ω
