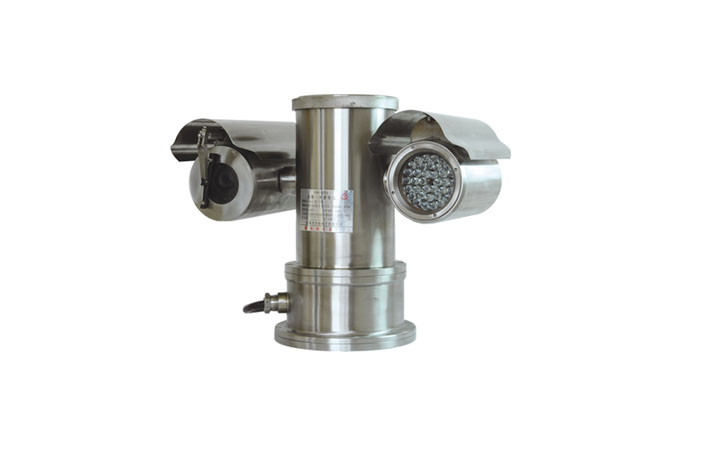

BTS-2J防爆一體機

防爆標志： ExdⅡCT6Gb
防爆證號：GYB14.1604X


產品概述
防爆性能符合《GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求》、《GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的規定制成隔爆型結構。適用于具有ⅡA、ⅡB、ⅡC類可燃性氣體，引燃溫度組別為T1-T6組的1區、2區，可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所，也適用于引燃溫度組別為T1-T6組的21區、22區，含有可燃性粉塵混合物的場所。如：石油、化工、礦井、、醫藥、油庫、輪船、鉆井平臺、加油站、花炮生產、糧食加工儲存等。




產品特點
1.   直立安裝
2.   外殼采用不銹鋼材料制造
3.   可安裝多種一體化攝像機
4.   紅外LED照明器
5.   OSD功能菜單
6.   360°水平連續旋轉
7.   +90°~ -90°垂直轉動
8.   防護等級達到IP68
9.   采用支架安裝或基座安裝
10.   室內、室外安裝，全天候使用

BTS-2J防爆一體化萬向攝像儀是新的防爆監控設備，在環境照度較低的情況下，搭配紅外LED照明器，可在中距離范圍內取得不錯的夜視效果。該產品可用在具有易燃易爆氣體、可燃性粉塵的環境中。
集高清晰一體化彩色攝像機、紅外LED照明器、全方位變速云臺和多功能解碼控制器于一體，集成多種通訊協議和通訊速率。
隨機配置遮陽罩、雨刮器，并且配備自動加熱組件。自動加熱組件能保證設備在-40℃到+60℃溫度條件下長時間穩定工作。
100VAC~240VAC寬電壓工作范圍。
具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦距和搖桿的幅度，快40°/s，低可達0.1°/s，即使在長焦端也可輕松捕捉活動對象；360°水平連續旋轉，-90°~+90°垂直轉角。
具備128個預置位，預置位包括云臺水平和垂直的位置和鏡頭的焦距位置。
通過OSD菜單，能對攝像機的各項參數進行設置；并且能夠實現花樣掃描、矢量掃描等高級功能。
安裝方便，維護簡單，可選用固定支架、基座、立柱、塔架方式安裝。


機械指標
材質： 不銹鋼304 或者316L
防護等級： IP68
水平轉動： 360°連續旋轉
垂直轉動： +90° ~ -90°
水平轉動速度： 0.1°/S ~ 40°/S
垂直轉動速度： 0.1°/S ~ 40°/S
單位重量： 35Kg
運輸重量： 38Kg
安裝方式： 固定支架、基座、立柱

紅外燈組件：
光源形式： 紅外LED
投射距離： 約100米
投射角度： 10°
波長： 850nm
控制方式： 自動 / 手動


環境指標
大氣壓力： 86～106KPa
環境溫度： -40℃~+60℃
相對濕度： £95%RH(+25℃)


安裝尺寸

電氣指標
輸入電壓： 100VAC~240VAC
工作電流： ＜1A
功耗： 約100W
通訊方式： RS-485
通訊速率： 多種、可設置
通訊協議： 多種、可設置
預置位數量： 128
預置位精度： ±0.1°
自動加熱： 低于-10℃時啟動自動加熱
電氣連接： 6芯綜合電纜，引出約3米
其中：
3芯電纜連接電源
2芯屏蔽電纜連接控制信號
同軸電纜輸出視頻信號
攝像機參數：

以下為典型配置，其它規格的攝像機經確認后可作為選配。
品牌： SONY
型號： FCB-CX480CP
制式： PAL
圖像傳感器： 1/4″ Exview HAD CCD
行掃描/場掃描： 15.625KHz / 50Hz
像素： 分辨率752(H) x 582(V)
鏡頭：

高性能18倍光學變倍鏡頭 / 自動聚焦
F1.4~3.0, f=4.1～73.8mm / 12倍電子放大
小焦距 0.29m（廣角）/ 0.8m（長焦）
視場角 48°（廣角）/ 2.8°（長焦）
低照度 0.7Lux（彩色）/ 0.01Lux（黑白）
線數： 480線
信噪比： > 50dB
視頻輸出： BNC接口 / 1.0Vp-p / 75Ω
