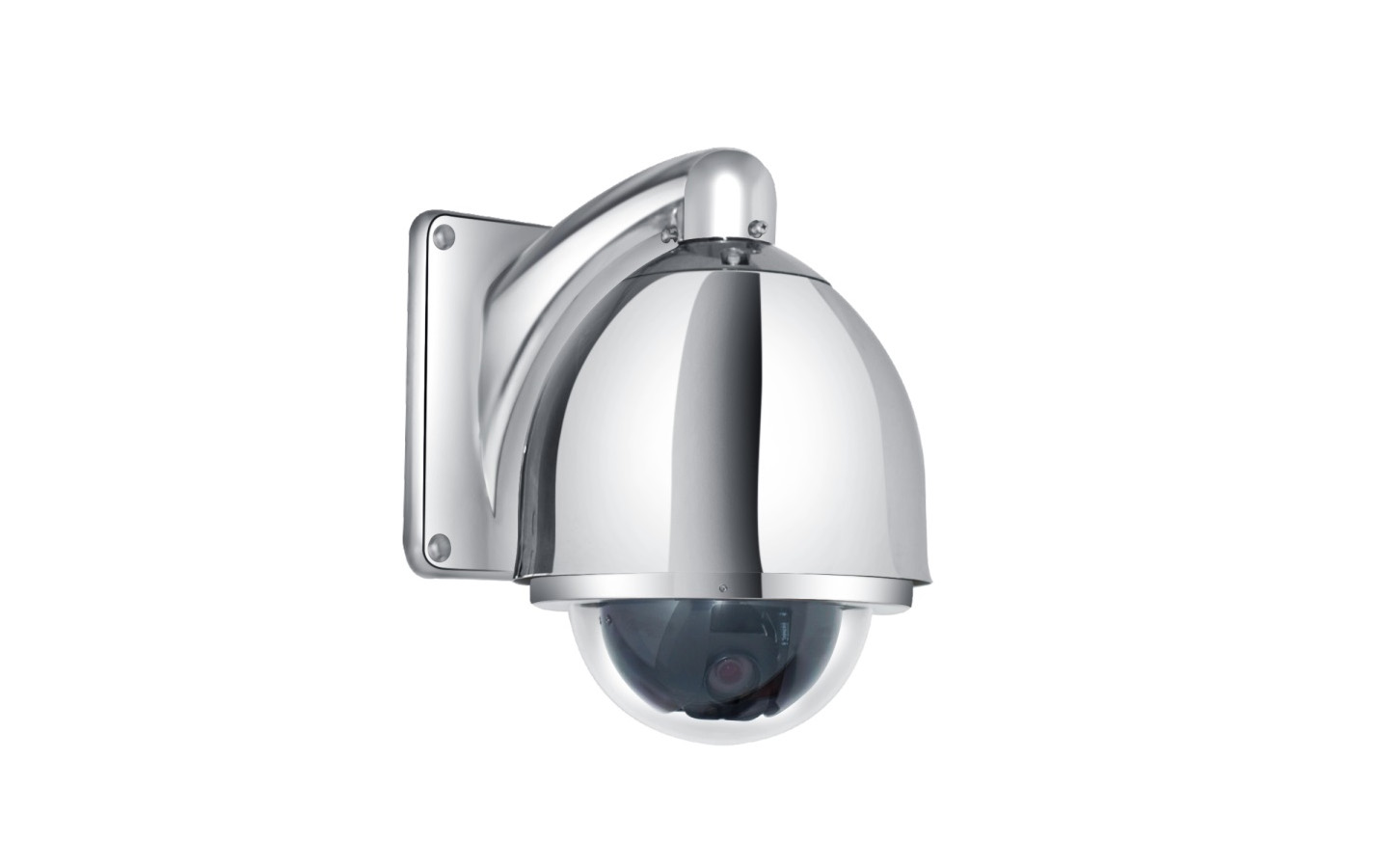

BTQ-2A不銹鋼高速球型防爆攝像機產品特點

先進的智能化監控設備
外殼采用不銹鋼材料制造
可自動識別多種一體化攝像機芯
360°水平連續轉動，轉速高達300°/S
完善的多國語言功能菜單
多種掃描模式，豐富實用的功能
可選擇壁裝、吊裝或吸頂式安裝
室內、室外全天候使用
適用于惡劣的工業環境、平安城市項目、高速公路、體育場館、機場、智能小區等場所



BTQ-2A不銹鋼高速球型防爆攝像機產品描述
BTQ-2A不銹鋼高速球型攝像機代表了安防產品的發展方向，
即專業化、智能化。它具備了傳統高速球機的所有優點，具
有支架和外罩快速安裝方式，所以安裝和維護十分方便。
可自動識別包括日立、索尼、三洋、三星等在內的多種品牌
的一體化彩色攝像機。
支持多種通訊協議和通訊速率。
功能完善的多國語言菜單，能夠?qū)簟?bào)警、掃描等各種
功能進行細致、周密的規劃。
24VAC 工作電壓，可選配220VAC 或110VAC 的電源適配器。
YHV60 球機可在水平方向進行360°連續旋轉、垂直方向
0°~90°垂直旋轉，手動操作時，轉動速度在0.1°/s~300°/s
范圍內平滑可變，可以輕松跟蹤快速移動的物體，在長焦
端也能自如地捕捉活動對象。在調用預置位時。轉速能夠
達到400°/s。
外表面電拋光處理，美觀實用。
室外型能在-40℃到+60℃溫度條件下長時間穩定工作。
YHV60 球機的安裝方式包括室內外壁裝、室內外吸頂式安
裝、室內外吊裝。

BTQ-2A不銹鋼高速球型防爆攝像機機械指標
材質 不銹鋼304 或者316L
表面處理 電拋光
防護等級
YHV60-EP0 IP68
水平轉動 360°連續轉動
垂直轉動 0° ~ 90°
水平轉動速度 0.1°/S ~ 300°/S 平滑變速
垂直轉動速度 0.1°/S ~ 120°/S 平滑變速
速度匹配 轉動速度隨操作鍵盤搖桿的幅度和
鏡頭倍率變化自動調節
預置位轉動速度 400°/S
重量
YHV60-EP0 3.1Kg
安裝方式 室內或室外，吸頂式安裝、壁裝支架安裝
以及吊裝；標配一只壁裝支架

電氣指標
輸入電壓 24VAC, 50/60Hz
標配一個220VAC 電源適配器
工作電流 ≤2A
功耗
YHV60-EP0 35W
通訊方式 RS-485
通訊速率 2400 / 4800 / 9600 / 19200 bps
通訊協議 包括派爾高D/P 協議在內的多種協議
地址 0 ~ 255
預置位數量 128
預置位精度 ±0.1°
視頻輸出 1.0±0.2Vp-p / 75Ω
自動加熱
YHV60-EP0 5℃啟動 / 15℃關閉
電氣連接 多芯綜合電纜連接視頻、電源、控制以及
報警信號，標配引出長度約0.8m，適合壁
裝或吸頂安裝；吊裝時需要確認吊裝支架
長度和引出電纜長度

高級功能
菜單操作 中、英文，支持?jǐn)z像機菜單操作及設置
信息顯示 設備名稱 / 鏡頭倍率 / 預置位名稱
攝像機方位 /時間、溫度顯示 / 區域名稱
報警提示語 / 自學習掃描名稱等
自動翻轉 垂直90°、自動翻轉180°后向前跟蹤10°
兼容攝像機芯 自動識別日立、索尼、三洋、三星等一體機芯
智能倍率掃描速度匹配 手動掃描速度隨倍率變化自動調節
自動水平線掃 智能速度無限級水平線掃
智能三維巡視 速度可任意設置，并實時改變垂直軌道
矢量巡視軌跡 6條，包括掃描速度、滯留時間、
預置位及軌跡間的嵌入、矢量掃描及花樣軌跡
花樣軌跡 3條PTZ 指令記錄，每條可錄制120 秒
隱蔽區域 8個可編輯區域
報警規劃 8組輸入/ 2 組輸出
任務規劃 8個任務規劃，操作模式、功能調整設置等
賬戶管理 可對賬戶密碼、權根策略等進行規劃
定時開/關機 可根據需要進行設置
其它功能 畫面凍結；功能設置斷電保存；

攝像機參數
以下為典型配置，其它規格的攝像機經確認后可作為選配。
品牌 SONY
型號 FCB-CX480CP
制式 PAL
圖像傳感器 1/4″ Exview HAD CCD
行掃描/場掃描 15.625KHz / 50Hz
像素 分辨率752(H) x 582(V)
鏡頭 高性能18 倍光學變倍鏡頭 / 自動聚焦
F1.4~3.0, f=4.1～73.8mm / 12 倍電子放大
小焦距 0.29m（廣角）/ 0.8m（長焦）
視場角 48°（廣角）/ 2.8°（長焦）
低照度 0.7Lux（彩色）/ 0.01Lux（黑白）
線數 480線
信噪比 > 50dB
視頻輸出 BNC接口 / 1.0Vp-p / 75Ω
